电力穿线用NHAP热浸塑钢管技术解析与应用规范

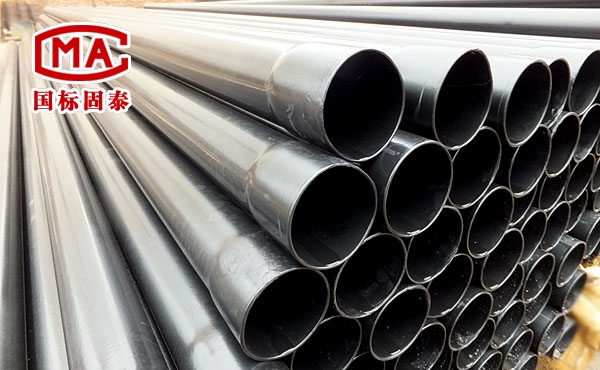

电力电缆敷设工程中，地下管网的物理保护与环境耐久性直接关系到供电系统的运行安全。NHAP热浸塑钢管作为一种将钢管机械强度与高分子聚合物耐化学性相结合的复合管材，专为复杂地质条件及严苛电磁、化学环境下的电力穿线设计。该产品以无缝钢管或焊接钢管为基体，通过表面预处理与热浸塑涂覆工艺，在钢管内外壁熔融固化形成连续、均匀的高分子保护层。
一、产品结构与制造工艺原理
NHAP热浸塑钢管的核心技术在于界面结合强度与涂层特性的优化。制造过程主要包含基体抛丸除锈、预热、热浸塑涂覆及固化冷却四个关键阶段。
基材经过机械抛丸处理后，表面清洁度需达到GB/T 8923.1规定的Sa2.5级，表面粗糙度控制在40微米至70微米之间。这一工序显著增加了钢管表面的有效物理咬合面积。随后，钢管被加热至220摄氏度至250摄氏度的特定温度区间，浸入流化床内的改性聚乙烯（PE）或环氧树脂（EP）粉末中。
聚合物粉末在高温钢管表面迅速熔融、流平并包裹内外壁。由于热浸塑工艺具备良好的流动渗透性，涂层能够完全覆盖钢管的微观孔隙，冷却固化后形成厚度在0.5毫米至1.5毫米之间的致密防护层。钢与塑之间的附着力经检测大于等于30牛顿每10毫米，确保在机械弯曲或外力冲击下涂层不发生剥离现象。
二、三大核心物理及化学特性分析
根据电力工程穿线管材的技术要求，NHAP热浸塑钢管在抗挤压、防腐蚀以及降低缆线摩擦阻力方面表现出明确的物理参数优势。
1. 卓越的抗挤压与抗外负荷性能
NHAP管材保留了金属基管的高模量特性。基体钢管的抗拉强度普遍达到335兆帕至490兆帕，屈服强度不低于235兆帕。在埋地敷设场景下，管材需承受上部土体自重、地面车辆动态荷载以及地质沉降带来的挤压力。
根据公称通径DN100的规范测试，当施加扁平试验荷载至外径的1/3时，管体不出现裂纹，涂层无脱落。其环刚度指标远高于纯塑料管材，深度埋地时无塌陷变形风险，能够为内部电力电缆提供稳固的物理保护空间。
2. 复合防腐蚀屏障与电绝缘性
地下土壤介质复杂，常含有酸、碱、盐类化学物质以及杂散电流。NHAP钢管的内外壁涂层隔绝了钢基体与电解质环境的接触。
该复合层在5%浓度的盐酸、5%浓度的氢氧化钠及高浓度氯化钠溶液中浸泡168小时后，涂层外观无泡、无剥落。涂层电阻率高于10的13次方欧姆·厘米，介电强度达到20千伏每毫米以上。这种高绝缘特性阻断了电化学腐蚀路径，同时能够防止管道自身诱发的感应电流积聚。
3. 穿线顺畅性与低摩擦系数机制
电缆敷设过程中的拉力直接决定了单段穿线长度与施工效率。传统金属管内壁粗糙度较大，易导致电缆外皮磨损。NHAP热浸塑钢管内壁高分子涂层平整度高，表面粗糙度光洁度大幅提升。
经滑动摩擦系数试验测定，改性聚乙烯涂层与电缆外皮（如XLPE护套）之间的静摩擦系数降至0.30以下，动摩擦系数降至0.20以下。相比普通未涂塑钢管，穿线阻力降低40%以上。这一特性显著减少了电缆牵引过程中的张力，降低了电缆绝缘层因摩擦过热或机械拉伸而受损的概率，使得长距离无中间接头的电缆穿线成为可能。
三、详细技术参数指标
以下数据参照GB/T 3091、CJ/T 120及DL/T 802等国家与行业标准确立，为工程选型提供具体客观的数据参考：
| 检测项目 | 技术指标/参数要求 | 测试标准/方法 |
|---|---|---|
| 基管材质 | Q235B / Q345B 焊接钢管或无缝钢管 | GB/T 700 / GB/T 8163 |
| 涂层厚度 | 内壁 ≥ 0.35 mm，外壁 ≥ 0.35 mm（可按需调整） | 磁性测厚仪检测 |
| 涂层附着力 | ≥ 30 N/10mm（划格法/压痕法无剥离） | CJ/T 120-2016 |
| 抗冲击性能 | 冲头半径12.5mm，能量50J冲击后，无裂纹 | GB/T 6554 |
| 弯曲性能 | 外径DN≤50时，弯曲角度30°，弯曲半径8D，无裂口 | 冷弯试验机测试 |
| 针孔试验 | 施加 2000V 直流高压，无电火花产生 | 电火花检测仪 |
| 摩擦系数 | 动摩擦系数 ≤ 0.22 | 塑料摩擦系数测定法 |
| 热变形温度 | ≥ 110 ℃ | GB/T 1633 |
四、主要应用领域
NHAP热浸塑钢管凭借其高机械强度与化学稳定性，被广泛应用于对管材防护等级要求严格的工程领域：
1. 城市电网改造与地下电缆沟工程：用于城市主干路电缆排管敷设，承受路面重载车辆通过带来的频繁震动与荷载。
2. 交通枢纽跨越工程：在公路、铁路跨越段，桥梁附设穿线管路中，应对环境温差变化及震动应力。
3. 化工与沿海高盐高湿环境：应用于石油化工园区、沿海电力设施及酸碱土壤区域，阻断外部腐蚀介质对管道的侵蚀。
4. 隧道与轨道交通系统：用于地铁、海底隧道内的电力及通信线缆防护，满足阻燃与防潮保护要求。
五、施工规范与注意事项
为保障NHAP热浸塑钢管在系统中的实际使用寿命，施工过程应严格遵循以下技术规范：
1. 切割与加工规范：管材现场切断时，应采用无齿锯或套丝机进行机械切割，严禁使用气割或等离子切割等高温热源，以免破坏切口附近的涂层结构。切口端面需使用专用修补剂进行封边防腐处理。
2. 连接方式选择：管材连接通常采用扩口承插连接、套管螺纹连接或法兰连接。采用套管螺纹连接时，螺纹加工部分需涂抹导电防腐密封膏；采用法兰连接时，法兰结合面需放置耐油橡胶垫片。
3. 搬运与吊装要求：管材在运输和装卸过程中，应使用纤维吊装带，避免使用钢丝绳直接捆绑。严禁抛掷、拖拽或强力碰撞，防止外壁涂层发生机械划伤。
4. 回填土质量控制：管沟回填时，管体周围50厘米范围内应采用细沙或无硬质颗粒的素土，分层夯实，严禁将大块石料或建筑垃圾直接砸落于管体上方。
六、综合选型建议
工程选型时，应根据敷设环境的电缆外径、埋设深度以及环境腐蚀等级合理确定管材规格。公称外径的选择建议按电缆总外径的1.5倍至2倍进行配置，以保证留有足够的散热与穿线空间。对于过路重载区域，应优先核算管材的壁厚与抗压极限，选用符合国家标准厚度的基管进行热浸塑加工，从而确保电力管线系统长久平稳运行。
